摘要

以约克风机盘管为例,为大家介绍风机盘管的安装方法步骤,方便大家参考了解。

中央空调末端风机盘管

风机盘管是中央空调的末端产品,对中央空调的正常使用和室内的通风等意义重大。下面就以约克风机盘管为例,为大家介绍风机盘管的安装方法步骤,方便大家参考了解。

相关阅读:

水机风机盘管末端需要安装哪些阀门?

安装中央空调系统,成本费用是由哪些部分构成的?

专题|中央空调冬季使用、保养及常见故障排除方法

水舒士|简述水系统中央空调基本概念原理及十大特点

搞清风机盘管的种类

风机盘管是空调系统的末端装置,主要由低噪声电机、盘管等组成。

工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

风机盘管种类有很多,以满足不同场合的设计选用。

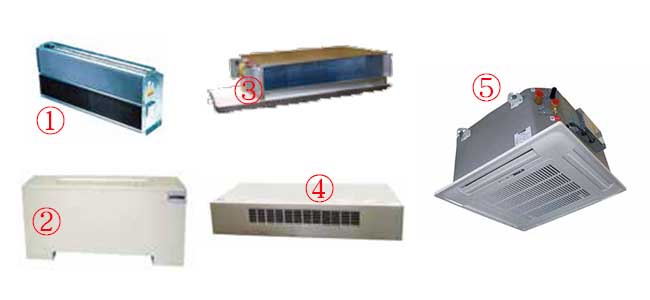

卧式暗装(带回风箱) 风机盘管、卧式明装风机盘管、立式暗装风机盘管、立式明装风机盘管、卡式二出风风机盘管、卡式四出风风机盘管及壁挂式风机盘管等多种。

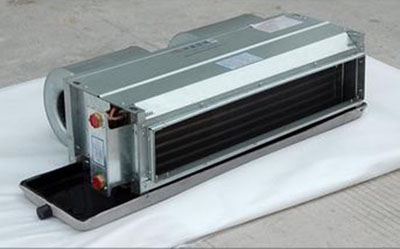

水舒士|中央空调末端风机盘管安装方法及步骤指南

因此,你在选购时一定要注意两点:

  • 搞清风机盘管种类与你的安装场景相符合。
  • 风机盘管有左右两种出风口,你也需要选择对应的方向,以免换货或对风口进行再改造。

确定风机盘管左右接的通用标准是,面对出风口观察,配管在左边即为左式机组,反之为右式机组

冷凝水排水管的安装

在安装风机盘管时,要注意冷凝水的排水管安装距离,应该在最近的地方设立排水,以缩短排水的距离,减少水管出现滴水的问题。

另外,风机盘管上面引出的排水管管径应该以20尺寸为宜,不要超出太多,而排水立管以及总管的尺寸就应该要大一些,这样才能保证排水的通畅。

集水盘的安装

集水盘是因为风机盘管与冷热水管之间的电动水阀下边容易出现漏水的危险,所以应该在它们之间建立一个集水盘,将集水盘与风机盘管自身携带的集水盘相连接起来,这样就能够保证阀门出的凝结水可以通过这个集水盘排出来。

检查口的设立

很多用户都会忽视风机盘管的检查口,直到出现故障,才后悔莫及。

其实,风机盘管的检查口是预留的,在安装空调之前就应该想好这个检查口的,这样才能方便后期维修人员进行维修。

至于检查口的大小问题,应该和安装人员协商好,这样才不会出现与装修相矛盾的情况。

中央空调出风口和回风口

回风口的安装

风机盘管的回风口安装也是很重要的一个环节,必须在回风口安装过滤网,这样才能保证风机盘的清洁,可以提高热交换的效率。否则,如果没有安装过滤网的话,外界的灰尘通过回风口进入到风机盘中,会对风机盘管的热交换效率产生影响。
