都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

2018年9月4日18:04:32 2 611 阅读
摘要

我们收集整理了一些关于喷气增焓的内容,希望能帮大家了解是怎么一回事。

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

喷气增焓式压缩机

如今,有不少空调品牌开始推出搭载喷气增焓压缩机的主机设备。因为是个新玩意,很多客户对于这个概念不太清楚。下面,我们就收集整理了一些关于喷气增焓的内容,希望能帮大家了解是怎么一回事?

相关阅读:空调搭载喷气增焓压缩机,有什么明显的优势?

什么是喷气增焓?

  • 喷气增焓主要指的就是喷气增焓的压缩机,在压缩机中间多了一个吸气口,从过冷器回来的气态制冷剂进入该吸气口达到压缩机的中间腔,从而降低中间腔的温度。

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

  • 系统增加主要包含:喷气增焓压缩机、经济器(闪蒸器);其余部件同普通制冷系统。
  • 通过产生蒸汽来冷却主循环的制冷剂,蒸汽就是从第二个吸口进入压缩机的(直接进入压缩机的中间腔),其压缩过程被补气过程分割成两段,变为准二级压缩过程。
  • 喷气降低排气温度,同时降低其排气过热度,减少冷凝器的气相换热区的长度,增加两相换热面积,提高冷凝器的换热效率,当蒸发温度和冷凝温度相差越大会产生越好的效果,所以在低温环境下效果更明显。

高效过冷却器在整个系统中也起到了关键性的作用,一方面对主循环回路冷媒进行节流前过冷,增大焓差;另一方面,对辅助回路(这路冷媒将由压缩机中部导入直接参与压缩)中经过电子膨胀阀降压后的低压低温冷媒进行适当的预热,以达到合适的中压,提供给压缩机进行二次压缩。

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

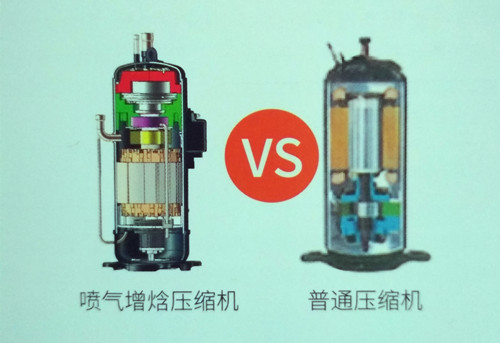

喷气增焓式压缩机与非喷气增焓式压缩机区别

喷气增焓的优点

  • 提高制冷量

从压焓图上我们可以很简单的看出,喷气增焓的单位制冷量高于普通的制冷循环;增加的制冷量来自于二次节流产生的焓差;

  • 低温运行稳定

喷气增焓还有一个好处,就是可以降低排气温度;尤其是在低温运行时,压缩机的压比比较大的时候,排气温度此时就会很高。

如果开启了喷气增焓模式,低温气态的制冷剂直接进入中间腔,降低压缩机内部的温度,从而降低压缩机出口的排气温度,提高制冷系统的运行稳定性

喷气增焓的过程

喷气增焓压缩过程可分3步:

  • 压缩机吸入状态1的蒸汽,被封闭压缩到状态a;
  • 腔内状态a的原有气体与通过补气口进入压缩机工作腔的气体混合,随后边补气边混合边压缩,直至工作腔与补气口脱离,这时工作腔内的气体状态由补气前的状态a变为补气后的状态b;
  • 工作腔与补气口脱离后,其内的气体从状态b 被封闭压缩到状态2。

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

喷气增焓系统图

下面我们来看看喷气增焓的系统图:

  • 闪蒸器系统:

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

制冷剂流程:压缩机排气—四通阀—冷凝器—闪蒸器——节流结构(压缩机喷射口)—蒸发器—压缩机吸气口

  • 经济器系统

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

制冷剂流程:压缩机排气—四通阀—冷凝器—(节流结构)经济器——节流结构(压缩机喷射口)—蒸发器—压缩机吸气口

喷气增焓压焓图的展示

我们先来看看普通制冷循环的压焓图:

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

  • 制冷循环过程:压缩——冷凝——节流——蒸发

再对比来看看喷气增焓的压焓图:

都在谈空调喷气增焓式压缩机,喷气增焓到底是啥?工作原理是什么?

  • 制冷循环过程:压缩——冷凝——一次节流(进喷射口)——二次节流——蒸发

通过对比,我们可以看出:喷气增焓比普通的循环多了一次节流进压缩机喷射口的过程。
