两联供十四:天氟地水两联供系统规范安装指导

2020年5月17日13:19:13 发表评论 481 阅读
摘要

天氟地水两联供在安装上与前者有着许多相同的地方。相比不同的在于,增加了地暖盘管的铺设和水模块(也有叫水热交换器)的安装和调试。

两联供十四:天氟地水两联供系统规范安装指导

作为脱胎于多联机的产物,天氟地水两联供在安装上与前者有着许多相同的地方。相比不同的在于,增加了地暖盘管的铺设和水模块(也有叫水热交换器)的安装和调试。

需要说明的是,以下安装指导是厂家在相对理想状态下制作完成的。大家可以因地制宜,酌情参考。

另外,本文由水舒士整理原创,转载请联系我们。部分安装环节采用了GIF动图,以便于展示安装流程,图片较大,建议在WiFi状态下观看。

视频地址:点击查看

相关阅读:

水机两联供规范安装指导视频

从水机两联供到天氟地水 目前流行的空调地暖两联供是个什么概念?

天氟地水两联供是个什么概念?跟水机空调地暖两联供有什么区别?

水舒士出品 | 多联机+燃气炉与天氟地水,各有什么优劣?

天氟地水空调两联供有哪些弊端和不足?

天氟地水安装步骤

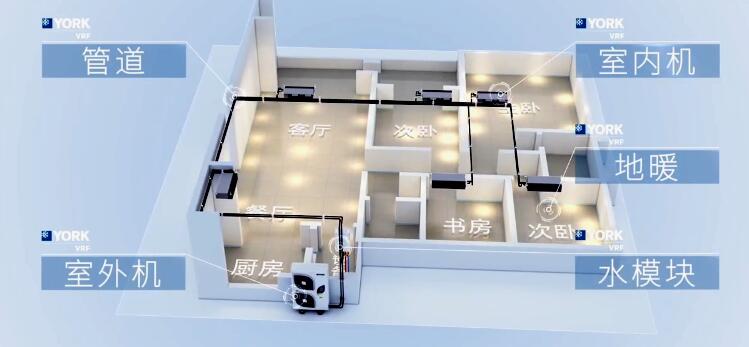

天氟地水两联供的安装,主要包括室内机吊装、室外机安装、室内室外机管道安装与连接、地暖盘管铺设、水模块安装与安装调试等多个步骤。

两联供十四:天氟地水两联供系统规范安装指导

安装前的准备

  • 室内机、室外机的选型与订购

关于室内机和室外机的选型,我们建议:室内机以180~240W/平的冷负荷配比;室外机的大小以外机与内机1 : 1的比例进行配比选型,最大不超过1 : 1.2。当然,还是那句话:这是建议,请因地制宜。

  • 安装工具的准备

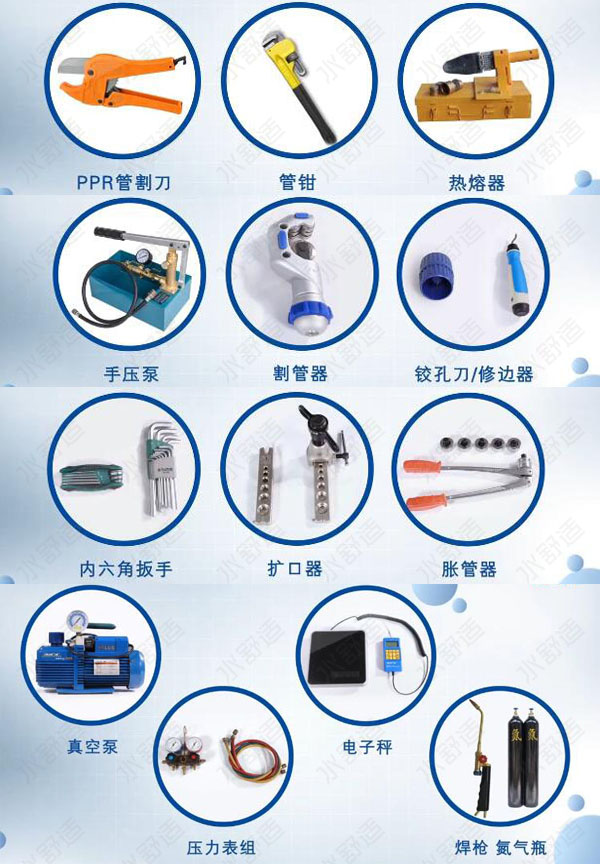

天氟地水的安装主要会用到这些工具:PPR管割刀、管钳、热熔器、手压泵、割管器、铰孔刀/修边器、内六角扳手、扩口器、胀管器、真空泵、压力表、电子秤、焊枪和氮气瓶。

两联供十四:天氟地水两联供系统规范安装指导

  • 安装物料的准备

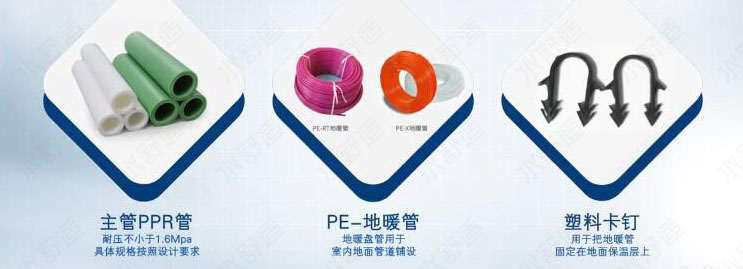

主管PPR管(耐压不小于1.6MPa,具体规格按照设计要求);

PE-地暖管(地暖盘管用于室内地面管道铺设);

塑料卡钉(用于把地暖管固定咋地面保温层上);

两联供十四:天氟地水两联供系统规范安装指导

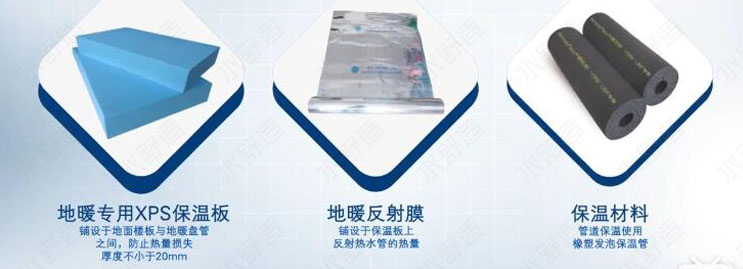

地暖专用XPS保温板(铺设于铺设于地面楼板与地暖盘管之间,防止热量损失厚度不小于20mm);

地暖反射膜(铺设于保温板上,反射热水管的热量);

保温材料(管道保温使用,管塑发泡保温管);

两联供十四:天氟地水两联供系统规范安装指导

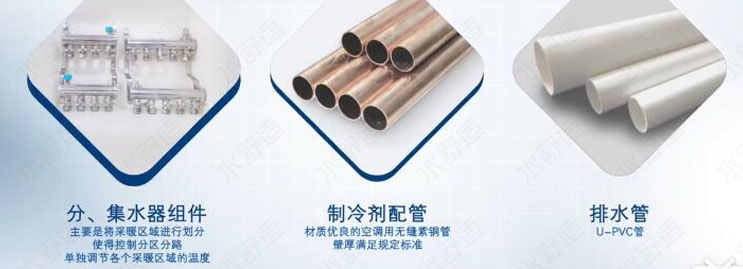

分、集水器组件(主要是将采暖区城进行划分,使得控制分区分路,单独调节各个采暖区域的温座);

制冷剂配管(材质优良的空调用无缝紫铜管,壁厚满足规定标准);

排水管(U-PVC管);

两联供十四:天氟地水两联供系统规范安装指导

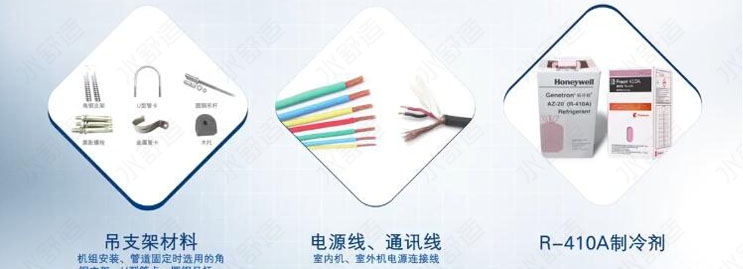

吊支架材料(机组安装、管道固定时选用的角钢支架、U型管卡、面铜吊杆、膝胀螺栓、金属管卡、末托等指定材料,禁止使用钢丝、尼龙扎等材料吊装和拥扎);

电源线、通讯线(室内机、空外机电源连接线);

R-410A制冷剂

两联供十四:天氟地水两联供系统规范安装指导
