喷气增焓的过程
喷气增焓压缩过程可分3步：
- 压缩机吸入状态1的蒸汽，被封闭压缩到状态a；
- 腔内状态a的原有气体与通过补气口进入压缩机工作腔的气体混合，随后边补气边混合边压缩，直至工作腔与补气口脱离，这时工作腔内的气体状态由补气前的状态a变为补气后的状态b；
- 工作腔与补气口脱离后，其内的气体从状态b 被封闭压缩到状态2。

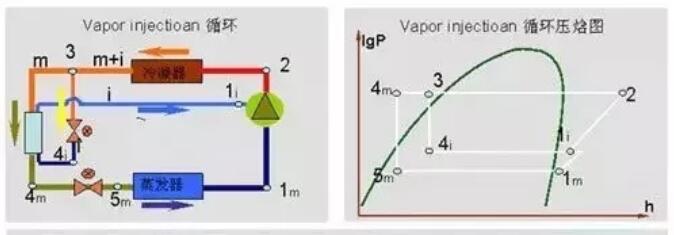

喷气增焓系统图
下面我们来看看喷气增焓的系统图：

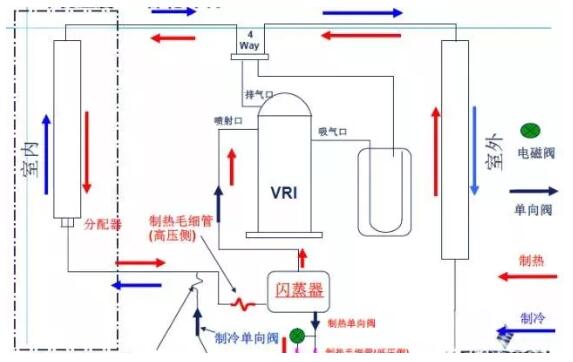

- 闪蒸器系统：
制冷剂流程：压缩机排气—四通阀—冷凝器—闪蒸器——节流结构（压缩机喷射口）—蒸发器—压缩机吸气口

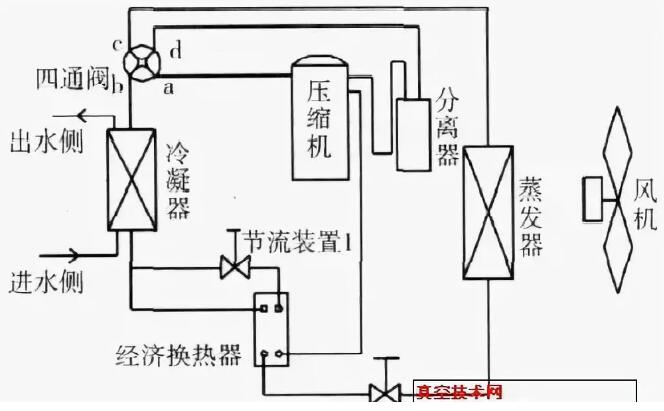

- 经济器系统
制冷剂流程：压缩机排气—四通阀—冷凝器—（节流结构）经济器——节流结构（压缩机喷射口）—蒸发器—压缩机吸气口
喷气增焓压焓图的展示
我们先来看看普通制冷循环的压焓图：

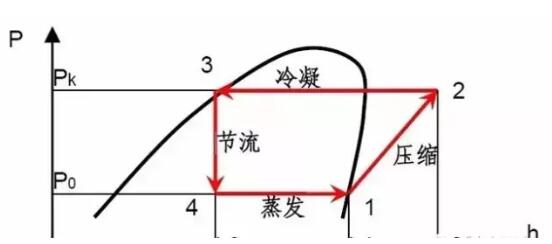

- 制冷循环过程：压缩——冷凝——节流——蒸发
再对比来看看喷气增焓的压焓图：

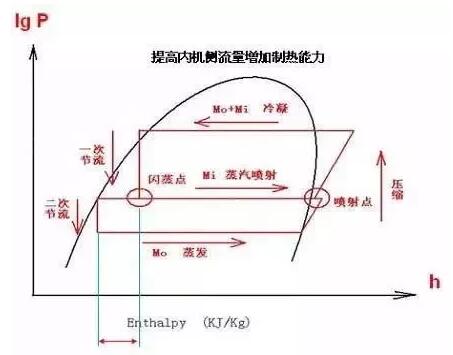

- 制冷循环过程：压缩——冷凝——一次节流（进喷射口）——二次节流——蒸发
通过对比，我们可以看出：喷气增焓比普通的循环多了一次节流进压缩机喷射口的过程。
