风机盘管通常安装在空调房间的吊顶内，吊顶应留有活动检查口，以便于机组能整体拆卸和维修。风机盘管由独立的支、吊架固定，并应便于拆卸和维修。
风机盘管的吊架是使用普通吊架还是减震吊架均由设计而定。

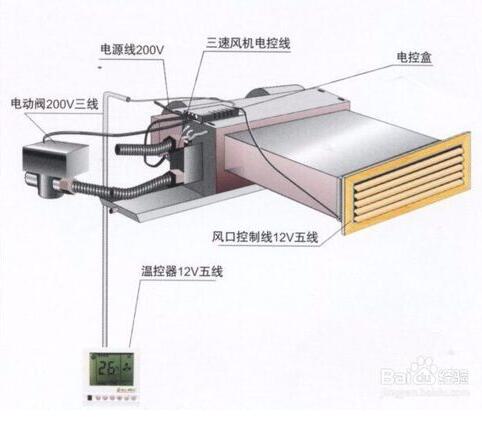

本文内容主要包括风机盘管安装步骤、主要技术要求、常用配件、安装示意图、机组屋顶吊杆安装等。
风机盘管安装主要步骤
- 机组吊装：立式机组安装在水平地面上；卧式机组进行吊装，建议采用直径6-8MM全螺纹螺杆配合平垫圈、弹簧垫圈和螺母进行固定，吊装机组时应确保水盘坡向排水管5°以上，以利于冷凝水外流。
- 注意在机组吊装时应保持牢靠，吊装点应紧密牢固，有足够的强度来承受机组运行重量。
- 机组安装：机组安装时，水管和机组的连接建议采用挠性接管和生胶带密封。管道连接时不可用力过猛，避免用力过猛，导致管道扭裂漏水。
- 安装过滤器：机组的进水管及冷冻水水泵进口处应安装过滤器，以免水中杂质堵塞盘管；机组进水要经过软化处理，以保证盘管的换热效率。
- 阀门安装：在机组进出水管道处应安装阀门，便于调节水流量及检修时能够及时切断水源。
- 电路连接：风机盘管电源和开关连接，应严格按照电气原理图进行。电路连接前应先检查电源的电压、频率及相数是否与机组要求一致，注意电源电压偏差不能超过额定电压的10%。严禁多台机组连接一个温控器进行控制。
风机盘管安装的一般技术要求
- 风机盘管安装前应检查应进行机组的外观检查、三速运转和水压试验。
- 管道与风机盘管连接时宜采用软管连接 。
- 风机盘管的供回水阀门、过滤器应靠近盘管安装，且全部在凝水盘的上方 。
- 风机盘管吊装时，吊装应牢固、位置正确，并有0.003的坡度向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。暗装的盘管吊顶应留有活动检查门，便于机组和维修 。
- 风机盘管与供回水管道连接操作时应采用专用工具，防止盘管接口，凝水盘与凝结水管连接处应采用200mm长的塑料或金属软管并用专用管夹夹紧 。
- 风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；如果安装有过滤器应在系统调试运行后进行拆洗才能交付 。

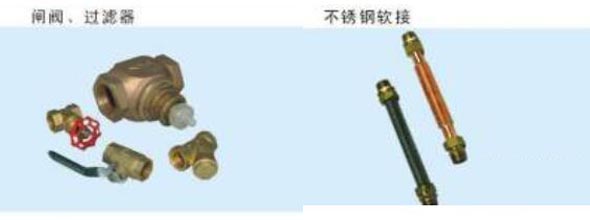

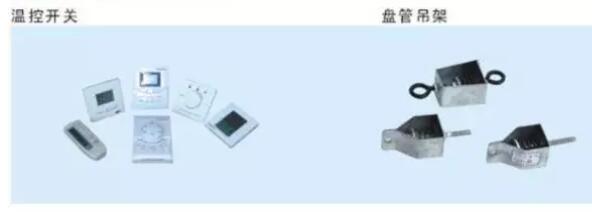

风机盘管安装主要配件
