风机盘管安装整体示意图
- 符号说明

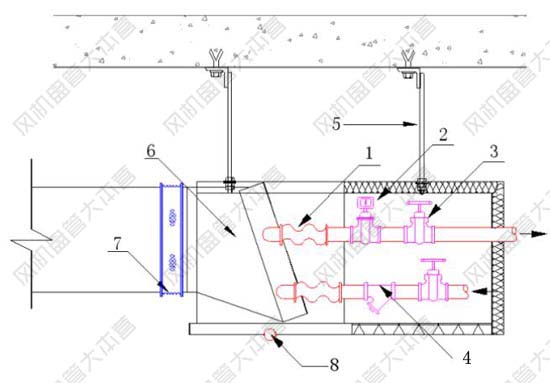

1-软连接；2-电动二通阀；3-截止阀；4-Y型过滤器；5-吊杆；6-风机盘管；7-风管软接；8-凝结水排水 。
- 注意事项
风机盘管的进出水阀门应尽可能靠近凝水盘安装，以免阀杆的滴水漏人房间。
风管、回风箱及风口与风机盘管机组连接处应严密、牢固。
排水坡度应正确，安装时风机盘管可稍微坡向凝结水排水口。

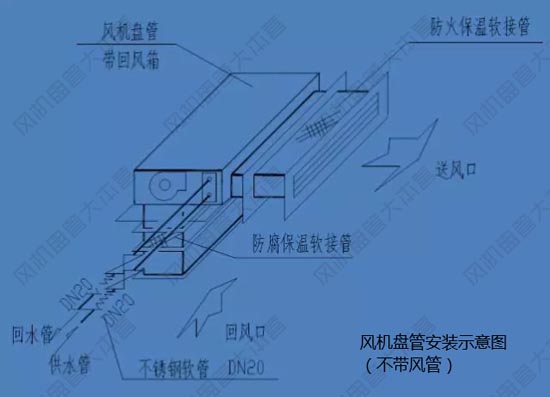

风机盘管（不接风管）安装示意图

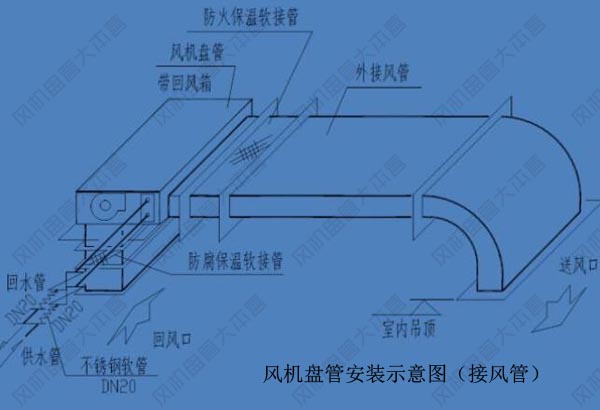

- 风机盘管（接风管）安装示意图

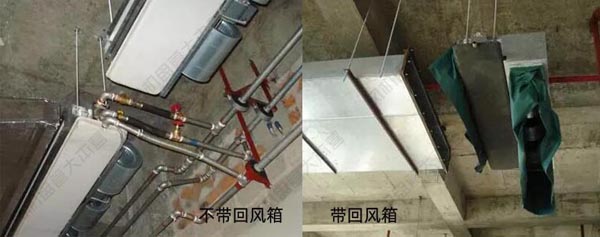

风机盘管接风管与不接风管现场效果图
