水源多联机是什么概念？有哪些构成和优势？

近年伴随项目更新改造，水源多联机又开始逐步进入视野。那么，水源多联机是什么概念？由哪些部分构成？有什么优势？该如何设计？

概念

水冷多联机(Water Cooling Variable Refrigerant Flow，WCVRF)，又称：水冷多联机、水环多联机、水源热泵多联机，是新一代的多联机空调系统。

它集合了风冷多联机空调系统和水源热泵空调系统二者的优点，通过高效换热器和中间介质循环水，利用低品位热源（海洋、土壤、工业废热、城市污水等）中的热能进行制冷供暖，极大地节约了能源。

水源多联机系统主要由水冷多联机机组、循环水系统、散热设备、辅助加热设备等组成，由起初的单一热源发展到多种热源可利用，目前可利用的可再生能源包括：江河水、湖泊水、海水、地下水等水源热能、土壤热能、污水废热，甚至是太阳能，也可以利用作为系统热源。

系统原理

水源多联机将多联机技术与水地源热泵技术进行融合，有效解决了风冷多联在超高层建筑中的设计安装问题，并且水源多联机采用水冷方式，机组的能效高于风冷多联机，运行费用将降低，变频技术与水冷技术、多联机技术的技术碰撞，轻松自由享受空调的舒适和清凉。

水源多联机系统以水作为冷热源，无需与外部空气进行换热，机组内置高效换热器，主机结构小巧紧凑，可将主机安装在建筑物内部，可轻松应对玻璃外观的需求。

按照水源的循环方式不同，水源多联机系统可以分为水环式水冷多联系统和水/地源式水冷多联系统。前者以冷却塔、锅炉组成的环路提供冷热源，并且回收建筑内余热为主要特点，后者则以地表水、地下水、土壤源、海水、城市污水等可再生能源作为冷热源。

系统组成

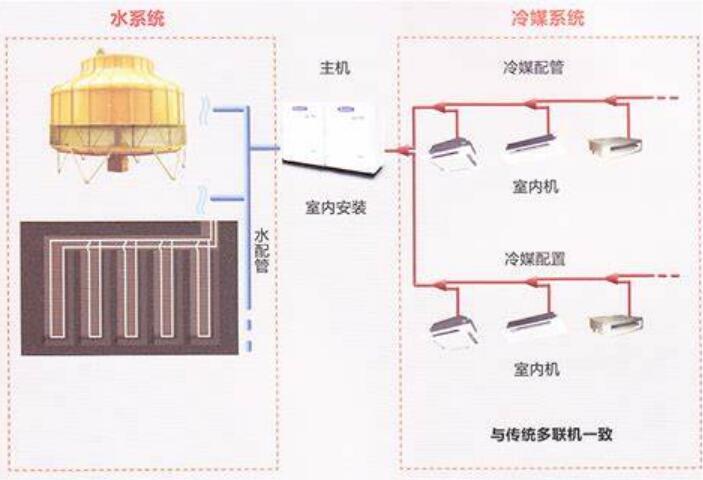

水源多联机空调系统主要由室内侧系统、主机系统和水源侧系统等三部分构成。

室内侧系统

水源多联机室内侧设备与风冷多联机室内侧设备相同，主要有室内机、分歧管、铜管等组成。多联机室内机包含了制冷机四大件中的蒸发器、节流装置两件。

蒸发器一般为肋片管式换热器，节流装置为电子膨胀阀。制冷时，从室外机冷凝器出来的高温高压液态制冷剂经管道、分歧管进入到各室内机，在室内机内，经电子膨胀阀节流降压进入蒸发器，蒸发器内低温制冷剂与室内空气换热，制冷剂吸热蒸发后经分歧管进入室外机。

室内机形式主要有以下几种：四面出风嵌入式、两面出风嵌入式、落地暗藏式、落地明装式、壁挂式、天花板内藏风管式、薄型天花板内藏风管式等。

四面出风嵌入式的机型为四向气流中间回风的形式，比较适合应用在房型比较规整、对静音要求较高的房间，但对房间的层高有一定的要求。

两面出风嵌入式的机型比较适合使用在较为狭长的空间，如办公室、走道。天花板内藏风管式可使用在狭长型空间、L型房间、挑高空间、小空间等场合。薄型天花板内藏风管式一般用在宾馆、住宅以及小型办公室。落地暗藏式一般使用于层高较高、或层高较低但不适合吊顶的空间，送风方式一般为上送下回。壁挂式常用于面积较小、不适合做吊顶或不希望内装变化的改造项目中。
