设计要点
水源多联机空调系统主要包括冷媒系统设计、水系统设计、新风系统设计等，主要的设计步骤：
材料收集，确定初步方案、确定室内机形式和容量（可室外机容量）、新风系统设计、室外机位置及管道布置、水源侧系统设计
室内侧设计
设计步骤：设计条件确定和冷热负荷计算、暂定室内机容量和形式、根据室内机容量总和选择室外机、室外机实际制冷/制热容量修正、室内机实际制冷/制热容量计算、系统所有室内机实际制冷/制热容量≥房间冷/热负荷。
室外机的设计
- 选择室外机的原则
（1）合理的空调分区。按照方位、使用时间和使用频率、或室内设计条件进行合理化空调分区；（2）配管系统尽可能优化；（3）内外机容量配比；（4）室内机数量不能超过室外机所能容许连接的室内机数量。
- 选择室外机的方法

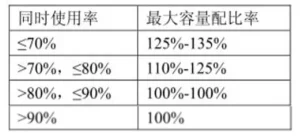

同一个系统，室内机的额定容量和应大于或等于室外机的额定容量，室内外机的容量系数比可参照下表 。
按照表二选则室外机容量后还需对此容量进行温度计配管长度修正，计算公式如下：
室外机实际制冷/制热容量=容量配备率下的室外机制冷/制热能力*管长修正系数*温度修正系数。
其中：（1）配管长度的修正按照查询时涉及到配管等效长度的计算，等效配管长度=实际配管长度+（不同管径下的弯管长度*弯管等效长度） +（分歧管个数*分歧管等效长度）；（2）温度的修正同样按照各厂家给出的配管修正系数图进行查询。
- 主机安装位置
主机位置安装主要有两方面的要求：
（1）系统连接方式要求：内外机高差、内机高差、外机高差、分歧管长度等需在厂家要求范围内。
（2）系统外部要求：主机应安装在专用机房、封闭阳台、地下室、仓库、走廊、专用设备间、其它通风、有足够空间的室内区域等，多台机组可叠放；预留维修空间（按各厂家规定预留）；室外机安装于阴凉处，避免阳光直射或高温热源直接辐射；室外机应置于无酸、碱性等腐蚀性气体的地方。
新风方案
新风系统方案主要有以下四种：
1）直接引入新风，有空调室内机承担全部新风负荷；
2）采用热回收新风处理装置承担部分新风负荷，其余负荷有空调室内机承担；
3）多联机配套的新风处理机处理新风负荷，然后送到室内；
4）采用新风空调箱处理新风负荷。
水源侧系统设计
水源侧系统设计主要步骤是：确定水系统形式，绘制系统图；计算流量，选定管径；地埋管及冷却塔选型；计算膨胀水量，选定膨胀水箱；计算系统阻力，选择循环水泵。

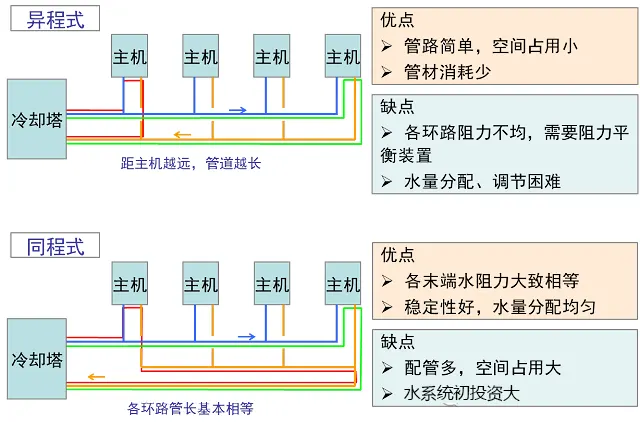

- 确定水系统形式
同程式布置。水量分配和调节都比较方便，容易达到水力平衡，但需要设回程管、管路长，初投资稍高，要占用一定的建筑空间。
异程式布置。水量分配和调节都比较麻烦，不容易达到水力平衡，需要安装平衡阀，无需回程管，管道长度较短。
他们适用的场合：支管环路的压力降（阻力）较小，而主干管路的压力降起主导作用者，宜采用同程式。支管环路上末端设备的压力降（阻力）很大，支环路的压降（阻力）起主导作用者，或者说支路环路阻力占负荷侧干管总环路阻力的2/3～4/5时，宜采用异程式。
如果建筑条件允许，可采用垂直同程和水平同程的布置方式，不仅容易达到水力平衡，而且省去大量的调试工作量。当采用异程时，可以加大干管的管径，以减少阻力的不平衡率。当系统的阻力先天就不平衡或无法调平衡时，可通过安装调节阀或平衡阀予以解决。
水路的管材一般采用焊接钢管、无缝钢管、镀锌钢管、铝塑复合管、PB管、PE-X管、PE-RT管、PP-R管。
- 计算系统水流量确定管径
系统水流量等于连接在该回路上所有水源热泵主机冷却水流量之和
一般情况下，主机冷却水流量可按额定流量设计；夏季进水温度偏高或冬季进水温度偏低的地方，可适当增大设计流量，水管管材和规格管径及流速的设计参考见下表。
注：（1）流速不能小于0.45~0.6m/s，否则不利于带走水中的空气，容易引起管道腐蚀。（2）为保证水流安静，最大流速宜低于1.8m/s。
- 地源系统及冷却塔系统承担负荷计算
（1）地源系统的冷（热）负荷：
Qr：建筑物最大热负荷
（2）冷却塔的热负荷
Qf：建筑物总的冷负荷
- 膨胀水箱选型
膨胀水箱的作用：补水、定压、容纳膨胀水量
膨胀水箱容积：
V=аΔtVc
V——膨胀水箱的邮箱容积，单位L
а——水的体积膨胀系数，0.0006L/℃
Δt——最大水温变化值，单位℃
Vc——系统内的水容量，单位L
- 水泵选型
常用的水泵有卧式离心泵和立式离心泵，它们都可以用在水系统中。对于机房面积大的地方可以用卧式离心泵，对于机房面积较小的地方可以考虑使用立式离心泵。一般情况下，水泵需设置一台备用泵。
水泵克服系统阻力：
（1）主机、冷却塔等设备水压降
（2）水管的阻力损失。水管的阻力损失=沿程阻力损失+局部阻力损失；沿程阻力损失=比摩阻*管长。
