风机盘管是中央空调系统中广泛使用的末端设备，规范的全称是中央空调风机盘管机组。那么，风机盘管主要有哪些分类或类型呢？
按照安装方式

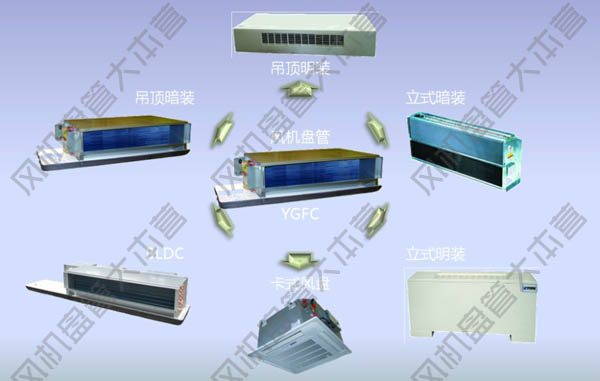

风机盘管可划分为立式暗装、立式明装、卧式暗装、卧式明装和卡式等五种。
其中：
（1）按照有无冷凝水泵，卡式风机盘管又可划分为：普通型、豪华型。
（2）按照机身厚度，卧式风机盘管又可划分为：普通型和超薄型。
按照机组静压
风机盘管可划分为0Pa、12Pa、30Pa、50Pa、80Pa等。其中：
（1）0Pa多为卡式风机盘管静压，
（2）12Pa为小空间或家用风机盘管静压，
（3）30Pa为轻型商用型风机盘管静压，
（4）50Pa和80Pa为层高超过10米的大型工程型风机盘管静压。
按照冷热管制
风机盘管可划分为：2管制和4管制。
（1）所谓2管制，主要是指普通风机盘管夏季走冷水制冷，冬季走热水制热。
（2）所谓4管制，主要是指一台风机盘管中可以同时走热水和冷水，以满足部分场所需要制冷，部分场所需要取暖的个性化需求。当然，这种类型的风机盘管主要用于一些豪华奢侈型场所。
按照排管数量
风机盘管又可划分为：2排管、3排管、4排管和3+1排管，其中风机盘管所说的几排管，指的是风机盘管表冷器铜管的排数。
（1）所谓2排管，主要是指铜管两排，每排8根，一共16根铜管；
（2）所谓3排管，主要是指铜管三排，每排8根，一共24根铜管；
（3）所谓4排管，主要是指铜管四排，每排8根，一共32根铜管。
- 有的4排管风机盘管是夏季走冷水制冷，冬季走热水制热，供冷量和供热量更大
- 也有的4排管风机盘管是两两一对，冷热水各自走自己的管路。
（4）所谓3+1排管，主要是指铜管四排，每排8根，一共32根铜管。不过，3+1排管风机盘管中可以同时走热水和冷水：3排管供冷，1排管供热。
